首页>> 产品展示 >> 皮带金属检测装置

产品名称皮带金属检测装置
型号0
功能与用途0
详情
【皮带金属检测装置】

XT-1A-F系列金属探测器

一 通用型金属探测器

概述

  XT-1A系列金属探测器适用于冶金、煤炭、水泥、矿山、电力等行业中各种散状物料皮带式输送及处理系统中,能准确地探测出混在物料中的铁、钢、锰铁、不锈钢、铜、铝等各种金属杂物。除指示灯报警外,探测器回路还有继电器电器接点输出,可与除铁器等金属除去装置直接配套,也可直接配用本公司生产的沙袋定标装置,进行人工除铁。XT-1A系列金属探测器是我公司积累了多年制作金属探测器的经验,并采纳了大量用户意见,对原LT-1系列产品作了重新设计和修改而推出的新一款产品。特别是金属探测器的灵敏度调整、对磁性物料的检测等,达到了基本无需调整而能满足现场多方面的要求。

特点

1、国内独创单匝(铜管弯制定型)可卸式传感器,便于现场安装、更换。
2、控制箱采用双重门结构,不锈钢外壳,防腐性能好,适用于现场恶劣的环境中。
3、具有物料输送速度及料层厚度补偿环节,采用数字设定,稳定性好,适用性强。
4、对原LT-1E型金属探测器的用户,产品升级换代只要调换几块印刷板。
5、能适用各种磁性物料的探测。

技术指标

1、控制器
    ·供电电源:AC220V±10%,50Hz/60Hz
    ·功耗:<20W
    ·环境温度:-10℃~+50℃
    ·数字设定:8421码
    ·输出形式:继电器接点输出2E;故障接点1E;AC250V 3A。
    ·防护等级:IP54
    ·重量:8.5㎏
    ·带速:0.5~10.0m/s
    ·探测计数:5位,手动复位2、传感器
    ·结构形式:单匝式可拆卸铜管
    ·适用带宽:500~2000mm
    ·涂 装 色:铁灰(或根据用户要求)
    ·控制器与传感器之间信号电缆长度:5m(电缆一端已固定在传感器上)
    ·探测灵敏度:(按标准高度)
2、传感器
    ·结构形式:单匝式可拆卸铜管
    ·适用带宽:500~2000mm
    ·涂 装 色:铁灰(或根据用户要求)
    ·控制器与传感器之间信号电缆长度:5m(电缆一端已固定在传感器上)
    ·探测灵敏度:(按标准高度)

胶 带 宽

500

650

800

1000

1200

1400

1600

1800

2000

可检测最小磁性金属柱(mm)

φ20×20

φ20×20

φ25×25

φ30×30

φ40×40

φ50×50

φ60×60

φ70×70

φ70×70

产品照

现场照

二 数字型金属探测器

XT-1A-G系列金属探测器

概述

  G系列金属探测器适用于冶金、煤炭、水泥、矿山、电力等行业中各种散状物料皮带式输送及处理系统中,能准确地探测出混在物料中的铁、钢、锰铁、不锈钢、铜、铝等各种金属杂物。它具有区分大小铁功能,与我公司生产的平行式除铁装置配套使用。金属探测器在正常工作过程中无论大小铁均能发出一个动作信号给平行式除铁器,进行除铁。当检测到大铁时,它还能另外发出大铁动作信号,生产上一般用于报警,提示岗位工进行人工干预。如图1所示

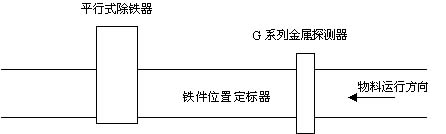

图1 金属探测器与除铁装置应用示意

  根据皮带的速度,使金属探测器与除铁装置之间距离有足够延时时间,当发现有大铁时,可以让岗位工能及时赶到皮带机旁进行处理。

特点

1、国内独创单匝(铜管弯制定型)可卸式传感器,便于现场安装、更换。
2、控制箱采用双重门结构,不锈钢外壳,防腐性能好,适用于现场恶劣的环境中。
3、采用数字设定,稳定性好,可设定大小铁检测要求。
4、具有物料输送速度及料层厚度补偿环节,灵敏度调节智能化。
5、采用了多种抗干扰措施,对各种干扰均有很强的抑制能力,有效地防止误动作。
6、铁件位置定标器精度达50mm。
7、可在磁性矿中进行探测。

技术指标

1、控制器
·外壳型式:户外壁挂式双层防水、防尘、耐腐蚀不锈钢结构。
·外形尺寸:360×315×124
·重 量: 8.5Kg
·电源电压:AC220V±10%,50Hz/60Hz
·功 耗:<20W
·环境温度:-20℃~+50℃
·外接输出:控制接点3C转换接点;故障接点1C;触点容量:AC220V 1A;
·适用带速:0.8~ 5.0m/s·显示器: LCD液晶屏中文方式·探测计数:大铁计数3位(000~999)、小铁计数3位(000~999),手动复零·防护等级:IP54
·控制器与传感器之间电缆长度:≤5m(标准型)
2、传感器
·结构形式:单匝式可拆卸铜管
·适用带宽:500~2000mm
·涂 装 色:铁灰(或根据用户要求)
·控制器与传感器之间信号电缆长度:5m(电缆一端已固定在传感器上)
·探测灵敏度:(按标准高度、在高电阻率的物料下所测得的数据)

胶 带 宽

500

650

800

1000

1200

1400

1600

1800

2000

可检测最小磁性金属柱(mm)

φ20×20

φ20×20

φ25×25

φ30×30

φ40×40

φ50×50

φ60×60

φ70×70

φ70×70

现场照

三 高灵敏度金属探测器

XT-1A-GA系列金属探测器

概述

  XT-1A-GA系列是最新设计的一款金属探测器,适用于钢丝芯输送皮带,是我公司与宝钢于2005年开始共同研制,至2007年推向市场的实际使用的金属探测器,该技术也是荣获2006年国家科技进步二等奖的技术之一。

特点

    对皮带内部的钢丝绳经过金属探测器传感器时进行数字化处理与自学习,对钢丝芯皮带接头部分有专门检测电路事先检测,让金属探测器控制器进行测试,以将钢丝芯皮带的正常段与接头段信号加以区分,使钢丝芯皮带金属探测器工作更加稳定可靠。

技术指标

·外壳型式:户外壁挂式防水、防尘、耐腐蚀铝合金结构。
·重 量:< 40kg
·电源电压:AC220V±10%,50Hz/60Hz
·功 耗:<15W·环境温度:-20℃~+70℃
·外接输出:控制接点2C(2组转换接点),接点容量AC220V 1A;故障接点1C,接点容量 AC220V 1A;
·适用带速:0.8~ 5.0m/s
·探测计数:5位(00000~99999),手动复位·防护等级:IP54
·适用物料:非磁性或高电阻率的物料
·适用带宽:500mm~2000mm非钢丝输送皮带
·控制器与传感器之间电缆长度:≤5m(标准型)
·探测灵敏度:以下为出厂测试时所测得的数据,实际检测灵敏度还要取决于钢丝芯皮带内部的钢丝材质及皮带运行状况等其它因素而定。

胶 带 宽

500

650

800

1000

1200

1400

1600

1800

2000

可检测最小磁性金属柱(mm)

φ60×60

φ80×80

φ100×100

φ120×120

φ130×130

φ150×150

φ180×180

φ200×200

φ200×200

现场照
