【电缆卷放装置】

XT-JT电缆卷放装置

其一、用磁性恒力矩联轴器控制电缆的卷放力矩。磁性恒力矩联轴器是采用磁力耦合,原动边和从动边没有直接的机械联接,通过调节两者间的间隙实现力矩调整。与传统的力矩电机而言,磁性联轴器具有体积小、重量轻,可长期堵转不会损坏。而且安装调整简单,维护费用少等优点。


其二、控制和通讯用XT-CE型无刷集电装置,用固定的接点替代了传统的滑环、碳刷集电方式。因而没有碳刷与滑环因摩擦而产生的接点接触不良的情况。无刷集电装置对PLC之间的通讯及音频、视频信号的传输都有良好的表现。

XT-JT电缆卷放装置的动力集电仍采用碳刷、滑环方式。

XT-JT电缆卷放装置的基本构成及安装尺寸

XT-JT电缆卷放装置的基本构成见图(一):

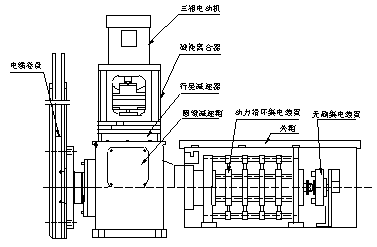

图(一)XT-JT电缆卷放装置的基本构成

  驱动电机采用三相鼠笼式电动机,电动功率为1.5千瓦。电动机通过磁性联轴器与行星减速器相接,构成一头驱动装置,安装在圆锥减速箱上,这样的驱动装置视需要可装2头甚至3头。圆锥减速箱的输出轴带动电缆卷盘、动力集电滑环及无刷集电装置。

XT-JT电缆卷筒的外形尺寸见图(二)所示:

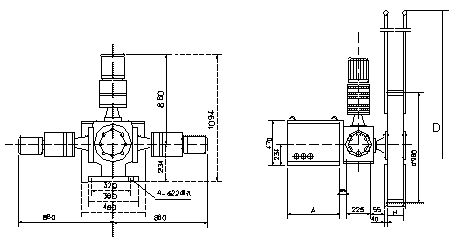

图(二)A:低压卷放装置外型尺寸示意图

  集电装置为动力滑环加无刷集电:A=800 仅为动力滑环或仅无刷集电:A=450 D、H视用户选用的电缆规格和长度决定

图(二)B:高压卷放装置外形尺寸示意图

XT-JT的动力集电器的规格

1、 电流规格分为100A、200A、400A、800A四个等级。
2、 电压规格分为高、低压两个规格,低压为380V,高压为10kV以下

  通讯及控制用集电器在低压电缆卷筒上采用XT-CE型无刷集电装置,可联接的芯数为24芯,芯线的规格为30V1A,有效转数为50转。根据需要,也可定制&50转。


附件

XT-JT电缆卷放装置可附防拉断电缆导缆器,其结构和防拉断的原理见图(三)所示,具体的安装尺寸由用户选定电缆的规格后配制。

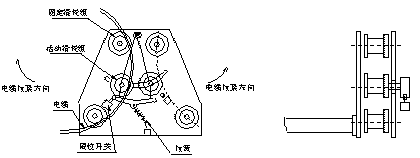

图(三)防拉断电缆导缆器示意

XT-JT型电缆卷放装置的型号说明

XT-JT型电缆卷放装置由3个部分组成:
1 卷放缆机械装置
2 动力滑环集电器
3 控制、通讯用无刷集电装置或光纤通讯集电装置,见附图(一): XT-JT型电缆卷放装置采用磁性恒力矩联轴器驱动。驱动装置最多可装3个,每个驱动装置的输出扭矩为80-150NM,可调节。

XT-JT型电缆卷放装置根据输电电压分为高压和低压两个型号:

1、低压电缆卷放装置,其型号为:

  滑环额定电流值分为10A、50A、100A、200A、400A几档,填入型号时去除1个零后填入。如10A填1、100A填10。
例如:XT-JT-D2*410W 即表示2驱动、4环100A加无刷集电通讯。 这种型号特别适用于动力和通讯、控制合一的电缆的卷放。根据用途不同,

可派生出以下2个型号:
A:仅用于动力电缆卷放,其型号为:XT-JT-D( )*( )( )
B:仅用于通讯和控制电缆卷放,其型号为XT-JT-D( )W


2、高压电缆卷放装置,其型号为:

这种型号特别适用于动力和光纤合一的电缆卷放。同样,它也有2个派生的型号:

A:仅用于动力电缆卷放,其型号为:XT-JT-H( )*( )( )
B:仅用于光缆卷放,其型号为:XT-JT-( )G 以上两种型号 的外形尺寸见附图(二)和附图(三)

几点说明

第一:无刷集电装置的有效转数:无刷集电装置的结构决定了它不能无限制地转动,超过了它的极限转数将永久性地损坏。为避免出现这种情况,因此厂方在出厂时,除了设置转数指示外,还在正、逆两个方向的极限上设置了报警。两个极限点之间的转数为有效转数。
第二: 无刷集电装置的有效转数与移动设备走行距离的关系,一般移动设备卷放设置的位置见图四所示:

  中间位置是电缆全部卷紧,往两头走都是放缆,这样的布置方式其走行距离是电缆长度的一倍。
无刷集电与电缆卷盘作同步转动,假设电缆卷盘每转一圈所放电缆的平均长度为L,无刷集电装置的有效转数为50圈,据此可计算设备的最大

行走距离为:
S=2×50×L

现场照
